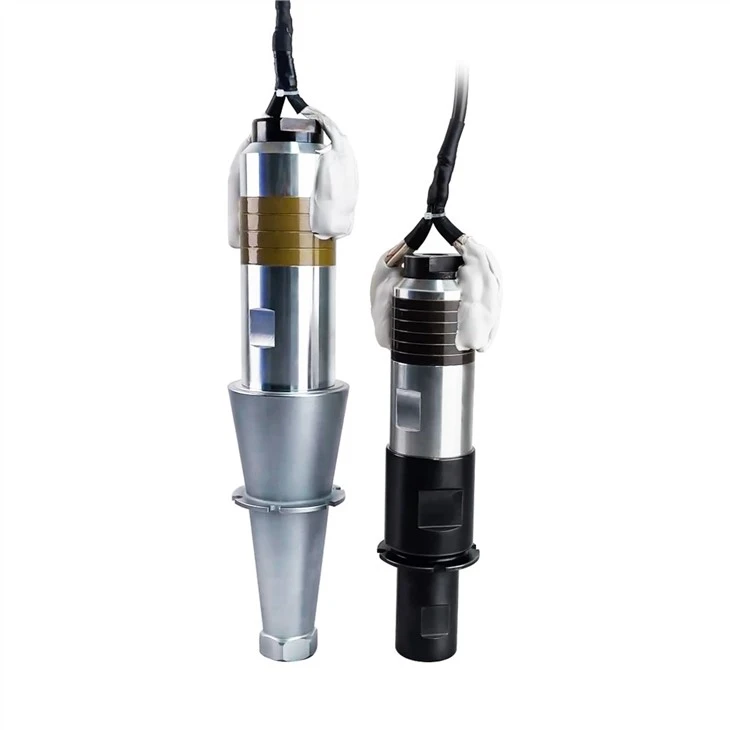

محول لحام بالموجات فوق الصوتية

مبدأ محول اللحام بالموجات فوق الصوتية:

محول بالموجات فوق الصوتية هو قلب آلة لحام بالموجات فوق الصوتية ، تماما مثل محرك السيارات. سيتم تحويل الطاقة الكهربائية عالية التردد أو الطاقة المغناطيسية الناتجة عن مولد الموجات فوق الصوتية إلى طاقة ميكانيكية من نفس التردد بواسطة محول الموجات فوق الصوتية. هناك نوعان من محولات الطاقة بالموجات فوق الصوتية ، أحدهما محول مغناطيسي ، والآخر محول كهرضغطي. نظرا لانخفاض الكفاءة والأداء المنخفض التكلفة لمحولات الطاقة المغناطيسية ، والحاجة إلى إضافة مجال مغناطيسي مستقطب DC ، نادرا ما تم استخدام آلات اللحام بالموجات فوق الصوتية. تستخدم آلات اللحام بالموجات فوق الصوتية الآن محولات السيراميك الكهرضغطية ، التي يتمثل مبدأها الأساسي في التأثير الكهرضغطي للمواد الكريستالية. هذه المادة هي مادة بلورية كهرضغطية. عندما تتشوه المادة في المجال الناضج ، ستكون هناك شحنات على سطح البلورة الكهرضغطية ، وسيتم توليد مجال كهربائي داخل البلورة. على العكس من ذلك ، عندما تتأثر البلورة بمجال كهربائي ، سوف يتشوه الذهب. ويسمى هذا الوضع التأثير الكهرضغطي ، ويسمى الأول التأثير الإيجابي أو التأثير العكسي.

تصنيف محول اللحام بالموجات فوق الصوتية:

محول بالموجات فوق الصوتية هو قلب آلة لحام بالموجات فوق الصوتية. يرتبط تصميم محول الطاقة بالموجات فوق الصوتية ارتباطا مباشرا بالأداء والاستقرار وعمر الخدمة لآلة اللحام. تحتوي معظم محولات السيراميك الكهرضغطية الموجودة في السوق على أنواع كثيرة وفقا لأوضاع الاهتزاز المختلفة ، مثل وضع الاهتزاز الشعاعي ، ووضع الاهتزاز الطولي ، ووضع اهتزاز القص المركب ، وسماكة وضع الاهتزاز ، إلخ. عند لحام قطعة العمل البلاستيكية ، تعتمد آلة لحام البلاستيك بالموجات فوق الصوتية اهتزازا طوليا عالي التردد. بعد ذوبان سطح قطعة العمل تحت احتكاك اهتزاز عالي التردد ، يتم لحام القالب العلوي والقالب السفلي لقطعة العمل وتشكيلهما تحت الضغط ، وذلك لتحقيق تأثير اللحام.

التعريف:

الأسئلة المتداولة:

س: ما هو استخدام محول اللحام بالموجات فوق الصوتية؟

ينقل مصدر الطاقة بالموجات فوق الصوتية ومحول الطاقة الطاقة بالموجات فوق الصوتية إلى منطقة اللحام من خلال اللحام العلوي. نظرا لأن منطقة اللحام هي اتصال اثنين من المقاومات الصوتية للحام ، سيتم توليد درجة حرارة عالية محلية. نظرا لضعف الموصلية الحرارية للبلاستيك والنايلون والألياف الكيميائية والنسيج غير المنسوج والقماش متعدد الطبقات والقماش الذهبي والمواد الأخرى ، لا يتم إرسالها في الوقت المناسب ، وتتجمع في منطقة اللحام. يذوب السطحان المتلامسان بسرعة ، بالإضافة إلى ضغط معين ، بحيث يتم دمجهما في واحد. توقف عن العمل تحت تأثير الموجات فوق الصوتية ، ويستمر الضغط. يحتاج إلى القليل من الوقت لتصلب وتشكيل سلسلة صلبة لتحقيق الغرض من اللحام.

س: اختيار السعة من آلة لحام بالموجات فوق الصوتية هو المناسب؟

تشمل معلمات العمل الخاصة بآلة اللحام بالموجات فوق الصوتية بشكل أساسي اختيار السعة ووقت اللحام والضغط الثابت والطاقة والتردد. يعد إعداد هذه المعلمات مهما جدا لتأثير اللحام.

السعة هي واحدة من أهم المعلمات في آلة اللحام بالموجات فوق الصوتية. له تأثير حاسم على قوة الاحتكاك ، ويرتبط ارتباطا وثيقا بفيلم الأكسيد على سطح اللحام ، وتوليد حرارة الاحتكاك على سطح الترابط ، وطبقة تدفق البلاستيك ، إلخ. لذلك ، من المهم جدا اختيار السعة الصحيحة. يتراوح نطاق السعة بشكل عام من 5 إلى 256 Na ، M. كلما كانت طاقة آلة اللحام أصغر ، كلما زاد تردد الاهتزاز ، وكلما تم تحديد السعة أقل. عندما يكون اللحام رقيقا أو تكون الصلابة منخفضة ، اختر سعة أقل. وذلك لأن السعة ترتبط ارتباطا مباشرا بسرعة تحرك اللحام على سطح التلامس ، وتحدد سرعة الحركة النسبية قوة الاحتكاك وتدفق البلاستيك ودرجة الحرارة.

اختر نطاق السعة المناسب لآلة اللحام بالموجات فوق الصوتية. يشار هنا إلى أن اختيار سعة أكبر ضمن هذا النطاق يمكن أن يقلل بشكل فعال من وقت اللحام ، وهي طريقة جيدة لتحسين كفاءة العمل.
