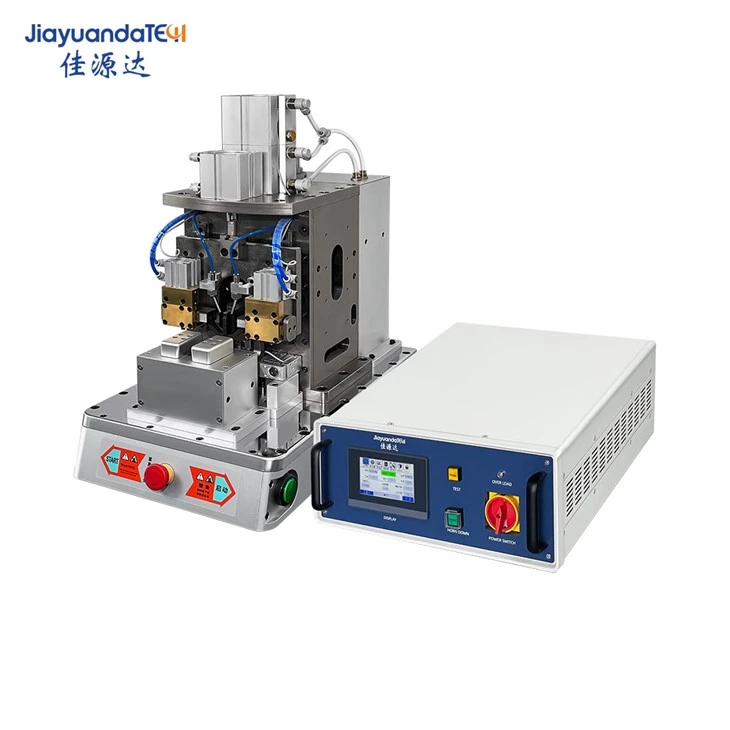

آلة لحام المعادن بالموجات فوق الصوتية
آلة لحام المعادن بالموجات فوق الصوتية هي نظام لحام منقسم يتكون من مولد بالموجات فوق الصوتية وإطار لحام . يحتوي هذا الجهاز على مزايا بنية مضغوطة ، وتثبيت سهل ، وتشغيل بسيط ، وحركة مرنة ، وصيانة سهلة .
آلة لحام المعادن بالموجات فوق الصوتية هي نظام لحام منقسم يتكون من مولد بالموجات فوق الصوتية وإطار لحام . اليابان . التردد بالموجات فوق الصوتية هو 20 كيلو هرتز ، وقدرة الإخراج المقدرة هي 800W . إنها تتبنى أجهزة تحكم مستوردة يابانية لضمان استقرار دقة في حركة الرحمة. مرة واحدة} SET ، ليست هناك حاجة لإجراء المزيد من التعديلات على المعدات . يمكنها تلقائيًا وسرعة ودقة ومستمرة لعملية اللحام ، وبالتالي تحسين كفاءة العمل بشكل كبير .
حدود
| نموذج المنتج | L40-P800 | L20-P2000 | L20-P4500 |
| مزود الطاقة | مرحلة واحدة AC220V/AC110V القابلة للتبديل 50 هرتز | مرحلة واحدة AC220V/AC110V القابلة للتبديل 50 هرتز | مرحلة واحدة AC220V/AC110V القابلة للتبديل 50 هرتز |
| إمدادات الهواء | الهواء المضغوط 0.5-0.8 mpa | الهواء المضغوط 0.5-0.8 mpa | الهواء المضغوط 0.5-0.8 mpa |
| قوة الذروة بالموجات فوق الصوتية (W) | 500 | 1200 | 2600 |
| أقصى قوة للآلة (W) | 600 | 1500 | 2800 |
| التردد بالموجات فوق الصوتية (KHz) | 40 | 20 | 20 |
| أقصى وقت للموجات فوق الصوتية | 0.4s | 0.4s | 0.4s |
| دقة قابلة للتعديل لوقت الموجات فوق الصوتية | 0.01s | 0.01s | 0.01s |
| حجم مؤشر ترابط اتصال العفن بالموجات فوق الصوتية | M8*1.25 | 1/2*20unf | 1/2*20unf |
| إخراج البيانات | يمكن تصدير كل بيانات لحام من محرك أقراص USB خارجي | يمكن تصدير كل بيانات لحام من محرك أقراص USB خارجي | يمكن تصدير كل بيانات لحام من محرك أقراص USB خارجي |
| حجم القالب العلوي (مم) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| حجم القالب السفلي | 20 × 20 تفكيك سريع وقابل للاستبدال | 20 × 20 تفكيك سريع وقابل للاستبدال | 20 × 20 تفكيك سريع وقابل للاستبدال |
| الحد الأقصى لعدد طبقات اللحام | 20 طبقة من رقائق النحاس (قطب سلبي) 20 طبقة من رقائق الألومنيوم (قطب موجب) | 30 طبقة من رقائق النحاس (القطب السلبي) 30 طبقة من رقائق الألومنيوم (قطب موجب) | 60 طبقة من رقائق النحاس (قطب سلبي) 60 طبقة من رقائق الألومنيوم (قطب موجب) |
سمات
تحتوي آلة لحام المعادن بالموجات فوق الصوتية على جودة لحام عالية: تحمل دقيق لضمان قابلية التشغيل الأفقية ودقة عالية . يمكن ضبط الوزن بواسطة اللوحة الصفراء المرنة الديناميكية تحت الإجهاد ؛
التحكم في تدفق الهواء: تنظيم السرعة بدون خطوة لرأس اللحام لأعلى ولأسفل ؛
يتكون المولد بالموجات فوق الصوتية من بنية خطي ، وهو بسيط ومريح ، ويمكنه نقل الطاقة بالموجات فوق الصوتية بكفاءة إلى رأس اللحام بالموجات فوق الصوتية ؛
رأس أداة سبيكة التيتانيوم: تم تجهيزه برأس لحام قابل للاستبدال ، والذي يمكن تغييره بسرعة ، بحيث يتم تخفيض وقت تغيير الأدوات ؛
من السهل تثبيت قطعة العمل: من السهل استبدالها ويمكن استخدامها في تطبيقات مختلفة حيث لا تكون الشبكة متصلة .
التعليمات
س: كيفية تثبيت آلة لحام المعادن بالموجات فوق الصوتية والقرن في تركيبة؟
ج: تركيب محول الطاقة/القرن/رأس اللحام
قم بفصل قابس الطاقة ، وقم بإيقاف تشغيل مفتاح الطاقة ، وتأكد من إيقاف تشغيل النظام . قم بفك مسامير القفل على جانبي التثبيت على الجانب الأيمن من إطار اللحام (اتجاه عكس اتجاه عقارب الساعة هو أن يتم التغلب على الفتحة المركزية من الإطار من الإطار من الإطار من الإطار من الإطار من الإطار من المركز ويتم ضبط عمق الإدراج للتجميع وفقًا لموضع التثبيت للقالب السفلي السفلي ؛ يتم تدوير رأس اللحام لضبط اتجاه رأس اللحام والقالب السفلي . في هذا الوقت ، يمكن تشديد مسامير القفل في المقدمة والخلف من الجانب العلوي من المباراة ، ويتم الانتهاء من التثبيت الأولي لتجميع رأس اللحام.
التطبيقات
مناطق التطبيقات من آلة لحام المعادن بالموجات فوق الصوتية: هناك أساسًا أربع سلسلة من اللحام المعدني بالموجات فوق الصوتية ، ولحام شعاع الأسلاك ، وختم المعادن والقطع واللحام المعاد
