مادة العفن بالموجات فوق الصوتية وطريقة المعالجة السطحية للعفن بالموجات فوق الصوتية

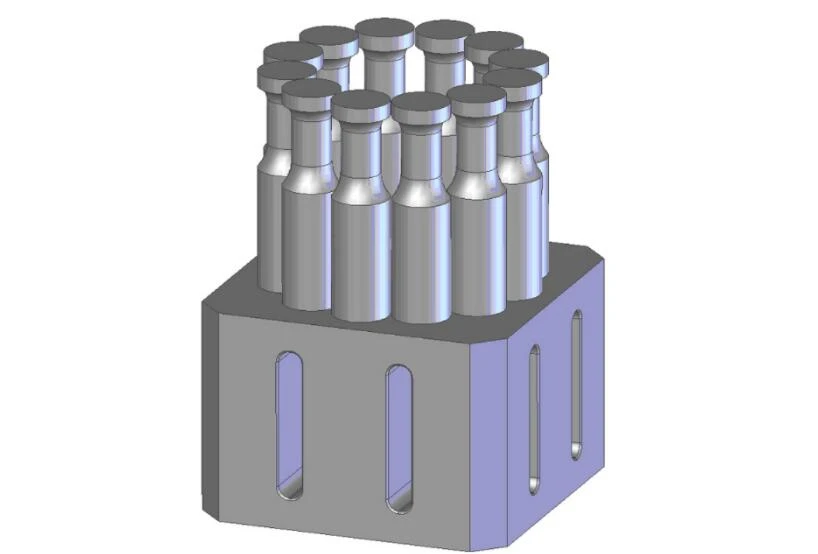

سبائك الألومنيوم بالموجات فوق الصوتية يموت المعالجة السطحية

أ. طلاء الكروم الصلب

من المهم جدًا طلاء طبقة من معدن الكروم بالكهرباء مباشرة على سطح القالب بالموجات فوق الصوتية ، لأن الترابط بين الطلاء الكهربائي لسبائك الألومنيوم والكروم ليس جيدًا. بادئ ذي بدء ، يجب تنظيف سطح سبائك الألومنيوم ، وبعد ذلك في آلة التفجير بالرمل سوف تحتاج إلى الطلاء بالكهرباء بحقن الرمل الناعم ، والغرض من ذلك هو زيادة مساحة السطح للسطح المتصل ، من أجل زيادة قوة الالتصاق.

أ. صلابة سطح قرن سبائك الألومنيوم بعد طلاء الكروم الصلب يمكن أن تصل إلى HRC6 0 درجة ، وسمك طبقة الكروم الصلبة على السطح 0 .1 مم 0.25 مم ؛ لا ينبغي أن تكون طبقة الكروم الصلبة سميكة جدًا ، لأن طبقة الكروم الصلبة السميكة جدًا ستؤثر على درجة الترابط بين طبقة الطلاء الكهربائي والفلاش ، مما يؤدي إلى سهولة سقوط الطلاء الكهربائي عندما تهتز عملية مكبر الصوت بالموجات فوق الصوتية.

ب ، يجب ملاحظة معالجة الكروم الصلب بسبائك الألومنيوم بالموجات فوق الصوتية ، ويمكن طلاء جزء فقط من النهاية الملحة بالكهرباء ، وليس الطلاء الكهربائي للقرن بالكامل ، وإلا فإنه سيتسبب في رنين مكبر الصوت.

ج. يمكن تشغيل صقل الأسطح المطلية بالكروم الصلب - يدويًا فقط ، لذا يجب تجنب التلميع قدر الإمكان إذا لم يكن ذلك ضروريًا. سيؤدي التلميع غير الصحيح إلى فقد الإسناد الأصلي.

العلاج بالأنود

In room temperature electroplating solution to accelerate the oxidation of aluminum alloy horn surface, produce a high hardness of alumina, hard oxygen treatment surface hardness can reach HRC60 degree , hardness layer only 30 50μm or so, can not be too thick, poor wear resistance. It can be treated as a whole horn, and the surface after treatment will be as uneven as the hard oxygen treatment. Therefore, the screw end of the welding head of the horn after treatment must be processed to remove the hard film, otherwise it will affect the conduction of ultrasonic wave. Anodized surfaces are available in a variety of colors, which can be used if color management is required.

C ، يستخدم أنودة الصلب أيضًا لأنودة التيار المتردد والتيار المستمر عند درجة حرارة منخفضة. تم أكسدة سطح قرن سبائك الألومنيوم في محلول طلاء كهربائي بدرجة حرارة منخفضة لإنتاج فيلم أكسيد سيراميك عالي الصلابة. يمكن أن تصل صلابة سطح معالجة يانغ الصلبة إلى ما يقرب من HRC6 0 درجة وطبقة الصلابة تصل إلى 0.3 مم. طبقة الفيلم الصلبة مطلية جيدًا وليس من السهل السقوط. العيب هو أن سطح الفيلم الصلب سيكون غير متساوٍ وسهل السقوط إذا كان سميكًا. يجب أيضًا ملاحظة المعالجة الأنودية الصلبة أنه يمكن إجراء جزء فقط من المعالجة الأنودية الصلبة في النهاية الملحة ، وليس معالجة القرن بالكامل ، وإلا فإنها ستسبب رنين القرن.

D ، معالجة طلاء النيكل في سطح ضغط القرن من سبائك الألومنيوم أولاً طبقة من النحاس ثم طلاء النيكل ، صلابة طلاء النيكل الفردي منخفضة ، قوة مقاومة التآكل للقرن ليست كافية ، يمكن إضافة معدن الكروم لزيادة الصلابة ، هذا النوع من تكنولوجيا المعالجة الطبقة أعلى. يجب أيضًا ملاحظة معالجة الطلاء بالنيكل أنه يمكن معالجة جزء فقط من الطرف المضغوط ، وليس السماعة بأكملها ، وإلا فسوف يتسبب ذلك في رنين مكبر الصوت.
